Pro Ford FORscan USB OBD2 ELM327 V1.5 s přepínačem čip FTDI PIC18F25K80 Forscan FoCCCus HS CAN a MS CAN Nástroj pro diagnostiku automobilu

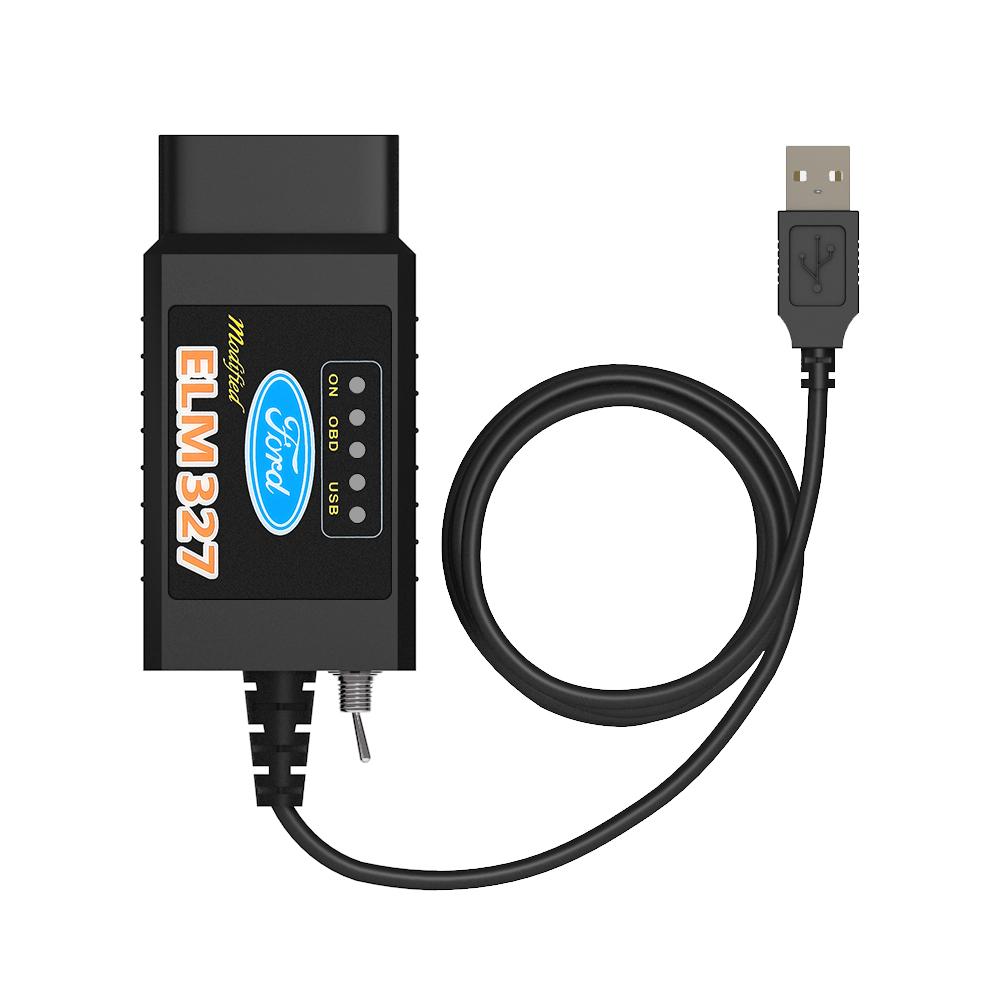

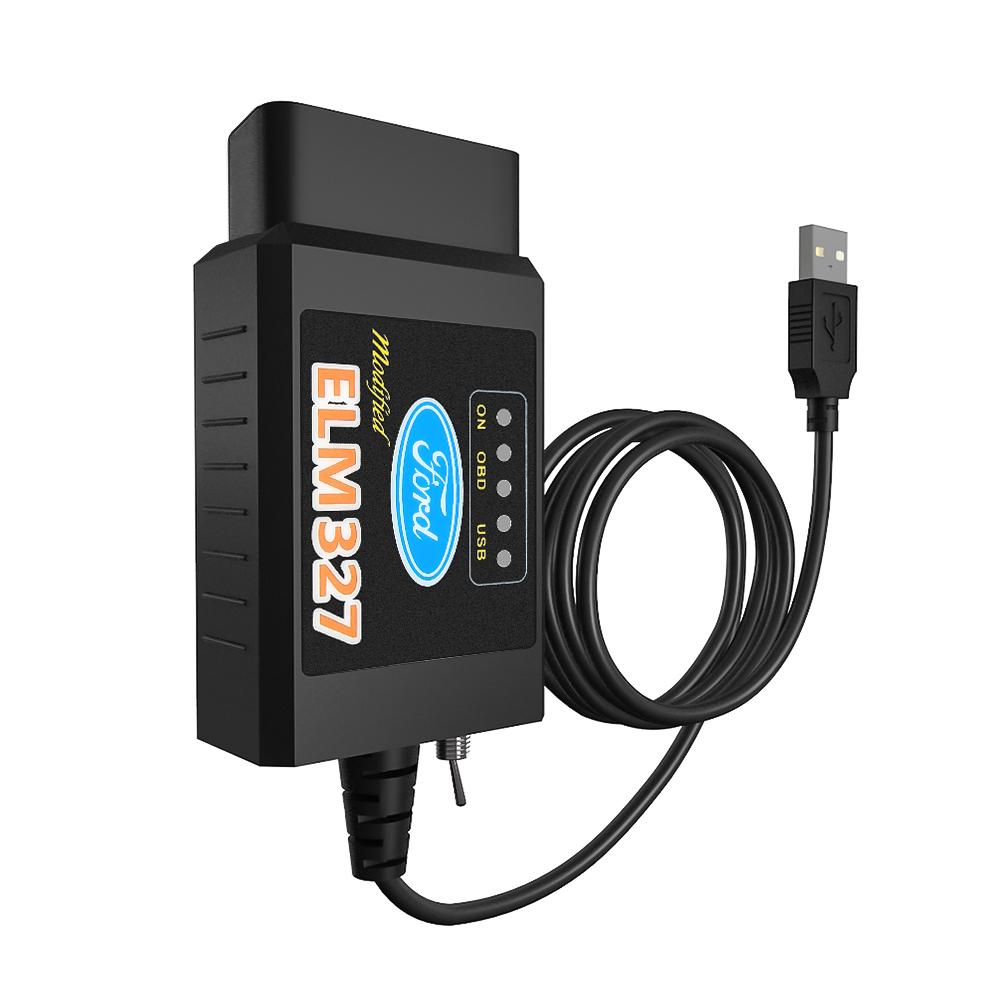

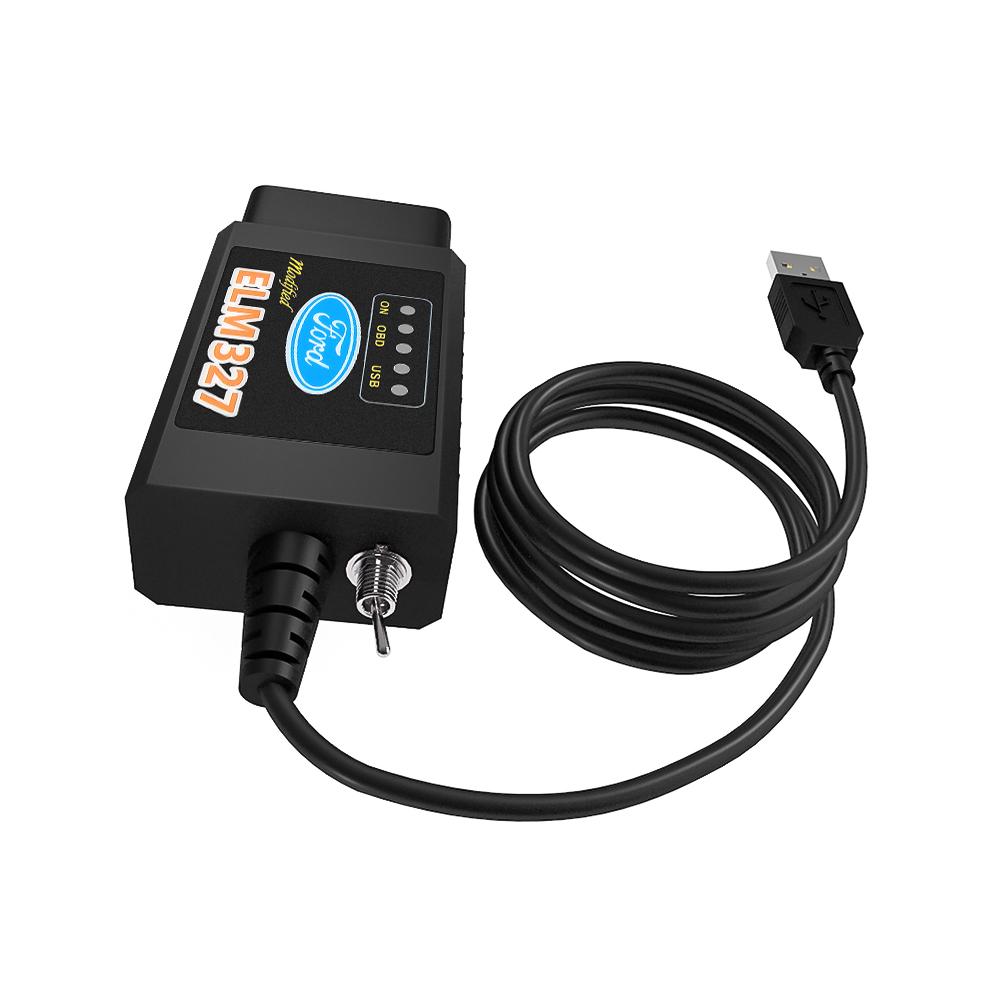

ELM327 USB Diagnostický kabel s přepínačem
Top 4 důvody, proč pořídit plastový ELM327 USB diagnostický kabel s přepínačem:
1: Nejnovější ELM327 USB s přepínačem obsahuje PIC18F25K80 a FT232RL.
2: Vyráběná modifikace zahrnující přepínač pro připojení k různým CAN sběrnicím, MS CAN sběrnici a HS CAN sběrnici.
3: Navrženo pro software FORScan, kompatibilní s prodejci softwaru; pro FORScan, pro Elmconfig, pro FF2 a pro FoCCCus a další.
4: Podpora Windows 7 a WIN10.
Protokoly OBDII:
SAE J1850 PWM (41,6 kbaud)
SAE J1850 VPW (10,4 kbaud)
ISO9141-2 (5 baud init, 10,4 kbaud)
ISO14230-4 KWP (5 baud init, 10,4 kbaud)
ISO14230-4 KWP (rychlý init, 10,4 kbaud)
ISO15765-4 CAN (11bitové ID, 500 kbaud)
ISO15765-4 CAN (29bitové ID, 500 kbaud)
ISO15765-4 CAN (11bitové ID, 250 kbaud)
ISO15765-4 CAN (29bitové ID, 250 kbaud)
SAE J1939 CAN (29bitové ID, 250*Kbaud)
UMĚT (11*bitové ID, 125*kbaud)
UMĚT (11*bitové ID, 50*kbaud)
Popis výrobku
Úvod:
Pomocí kabelu a jednoho z podporovaných výrobců softwaru můžete detekovat moduly, které nejsou běžně viditelné
OBD2 skenery. To zahrnuje zobrazení chybových kódů, PID, spouštění testů a servisních postupů, které nikdy nezobrazují jiné OBD2 skenery a standardní ELM327 USB s přepínačem.
Základní vlastnosti:
Resetujte chybové / poruchové kódy / ID parametrů (PID)
Změna konfiguračních dat vozu
Spusťte testy
Postupy služeb
Naprogramujte určité modely

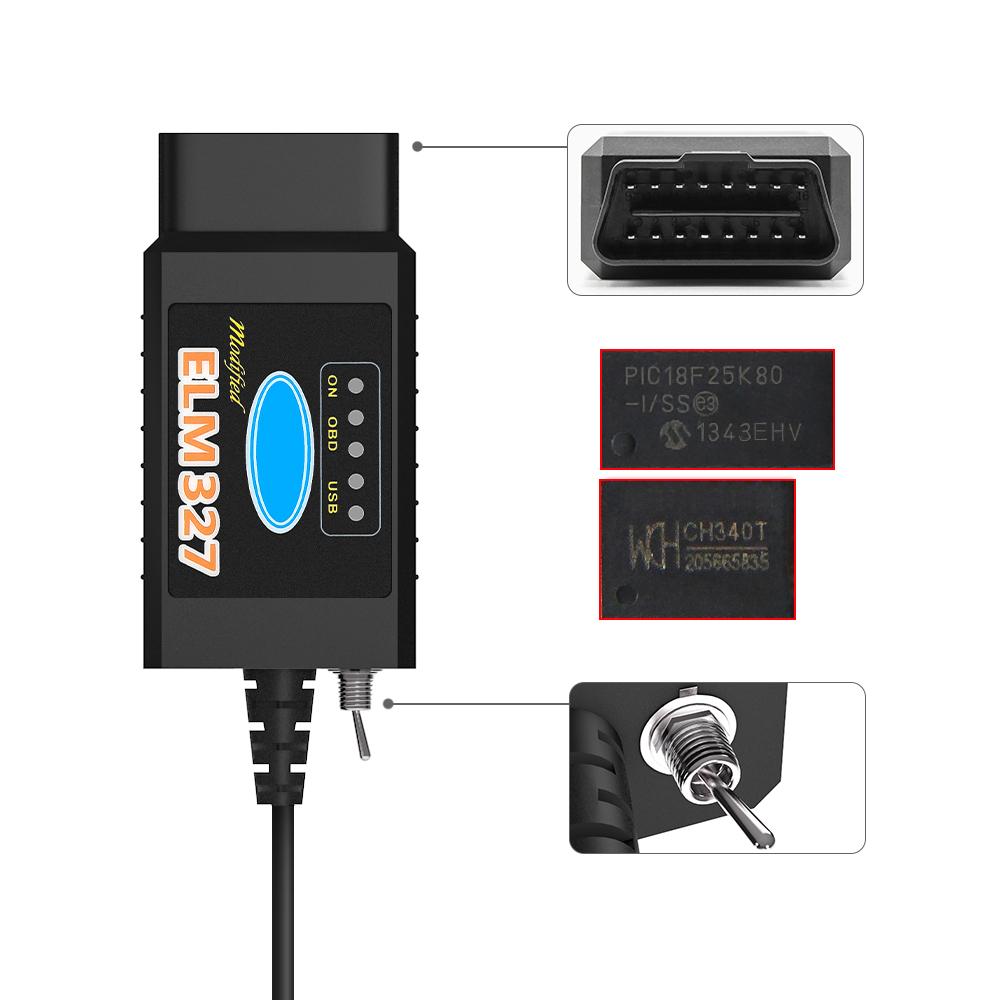

Konfigurace pinů:
Poloha přepínače jedna: HS CAN - Obsazuje kolíky 6 a 14
Poloha přepínače dvě: MS CAN - obsazuje kolíky 3 a 11
Podporovaný software:
Pro FORScan
Pro Elmconfig(Pouze podpora přenosové rychlosti:34800, prosím zkontrolujte před odesláním objednávky)
Pro FoCCCus
Pro FF2
Plus další
Skrytá funkce Podpora seznamu aut:
2006-2016 klasický pro Focus
2012-2015 novinka pro Focus
2013-2015 pro Kugu
Vezměte prosím na vědomí, že mnoho modelů (přibližně od roku 2003-2004) jsou kromě běžné HS CAN sběrnice vybaveny sběrnicí MS CAN. Na rozdíl od HS CAN bus, MS CAN bus není podporován sériovým ELM327 USB s přepínačem, protože MS CAN je řešení specifické pro výrobce a nachází se na non-OBD2 pinech.. Tento ELM327 byl upraven tak, aby umožňoval implementaci sběrnice MS CAN.
ELM327 USB s přepínačem podporuje HS CAN ze skladu, protože pro HS CAN plně odpovídá standardům OBD2.. Obsazuje kolíky 6 a 14. Sběrnice MS CAN zabírá piny 3 a 11.
Podporovaná vozidla:
Mnoho vozidel, která lze oslovit pomocí ELM přes konektor OBDII.

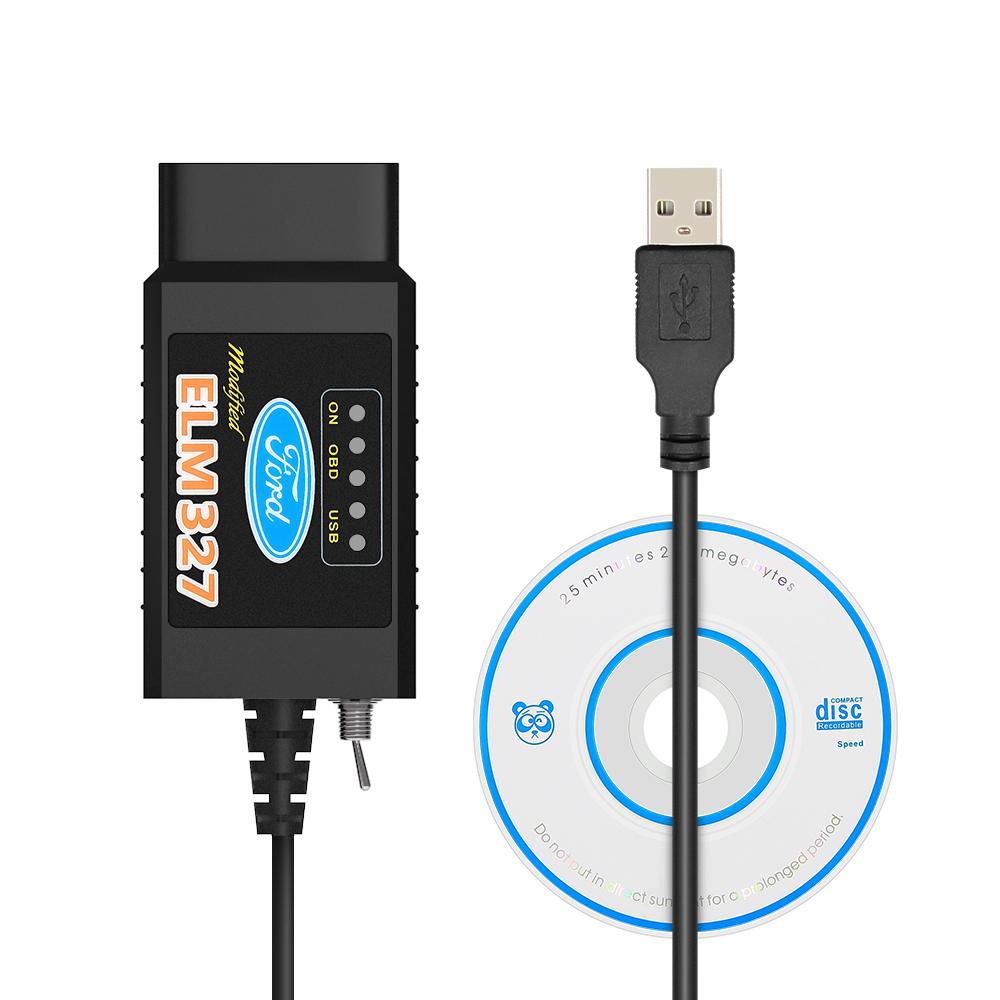

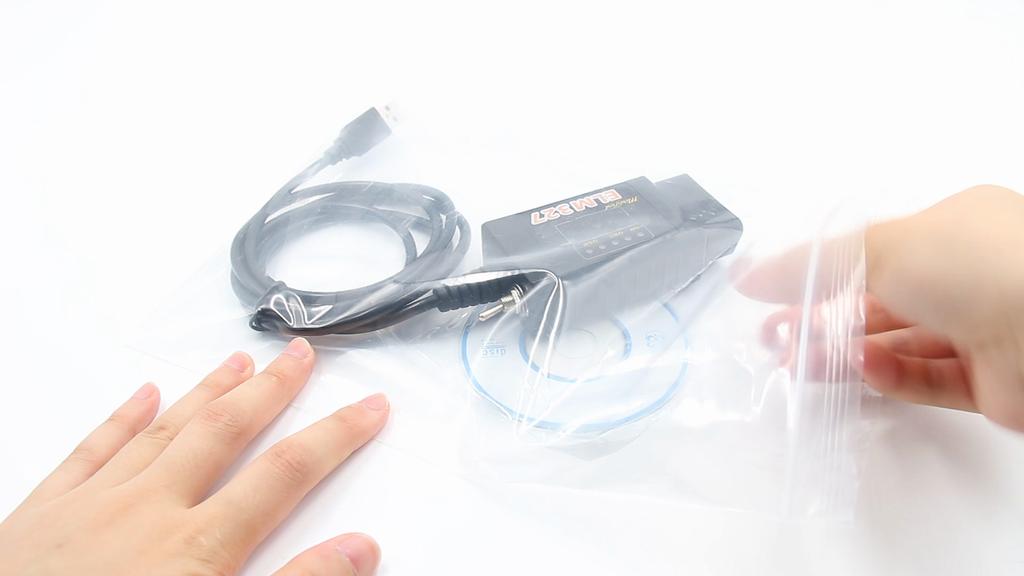

Seznam balení:
1 x ELM327 USB s přepínačem Diagnostický kabel
1 x CD
