Funkció:
1. Megbízható munka: Egy zsebméretű 8 sávos SSB CW QRP adóvevő beépített lítium akkumulátorral, beépített mikrofonnal, PTT gombbal és rendkívül alacsony RX áramfogyasztással, jó partner SOTA, POTA vagy bármilyen más hordozható tevékenységhez.
2. Jobb tervezés: Ez a QRP SSB CW rövidhullámú adóvevő nagy képernyővel, beépített akkumulátorral, töltővel, beépített mikrofonnal és hangszóróval rendelkezik.. Csatlakoztatható automatikus gombhoz. Képes CW kódolás dekódolására is.
3. IRF Indítócső: Tartós IRF sorozatú indítócsővel, használható antenna csatlakoztatására, amely a műszer alján található.
4. Egyszerű szerkezet: Teljesen alumínium gombok és áttetsző szilikon gombok, az eredeti transzformátor qcx áramkör nagymértékben leegyszerűsített, és az alkatrészek száma 50 százalékkal csökkent. . Nincs bonyolult tekercselés. Nincs bekötési eljárás.
5. Magas hatásfok: Nagy teljesítményhatékonyság és egyszerű kialakítás, köszönhetően az eer elektronikus szinttávadóknak, valamint nagyon kényelmesen hordozható.
Leírás:

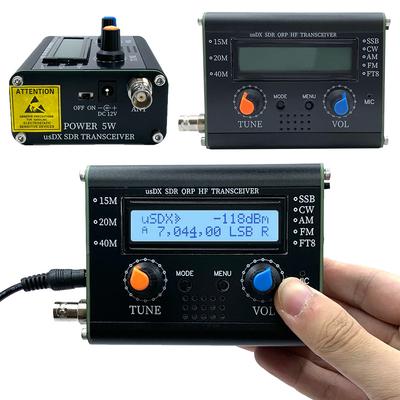

Tárgy típus: SDR adó-vevő
Anyag: Alumínium ötvözet
Akkumulátor: 1 x 3500mAh lítium akkumulátor 605585, szállítás beépített akkumulátorral.
Funkció:
Rádió adó-vevő: Egy QRP SSB HF adóvevő beágyazott DSP és SDR funkciókkal.
Dob: EER E szint által vezérelt SSB indító szakasz.
Kimenet: Az 13,8 V-os tápegység körülbelül 10 W PEP SSB kimenőteljesítményt biztosít..
Teljes mód támogatás: USB, LSB, CW, AM, FM
DSP szűrő: 4000, 2500, 1700, 500, 200, 100, 50 Hz áteresztősáv.
DSP Funkció: Automatikus erősítésszabályozás (AGC), zajcsökkentés (NR), voice trigger, voice trigger Xmit (HANG), RX csillapító csillapító (ATT), TX zajzár, TX meghajtó vezérlés, hangerőszabályzó, dBm S-mérő
SSB Kétoldalsávos és Hordozóelnyomásos Adás: Jobb, mint 45dBc
Két tónusú IMD3: 33dBc, vétel: jobb, mint 50 dBc.
Többsávos támogatás: Folyamatosan állítható a 160m10m frekvenciasávban, és teljesítményveszteség 20kHz-től 99MHz-ig.
Nyílt forráskódú firmware, beépítve az IDE-hez: Lehetővé teszi a kísérletezést, új funkciók adhatók hozzá, a hozzájárulások megoszthatók a Githubon keresztül, szoftver komplexitása: 2000 sornyi kód.
Jellemzők: Szoftver alapú VOX használható gyors, teljes invazívként (QSK és félig QSK működés), vagy a digitális módban való futás elősegítésére (CAT vagy PTT interfész nélkül) az RXTX kapcsoláshoz, külső PTT kimenet TXPA vezérlési késleltetéssel
Telepítés: Egyszerűsített beszerelési módosítás 8 alkatrész cseréjével és 8 vezetékkel.
Magas hatásfok: Az EER adó E szintjének köszönhetően nagy a teljesítményhatékonysága. (nincs szükség terjedelmes hűtőbordára), és egyszerű kialakítás (nincs szükség bonyolult szimmetrikus lineáris teljesítményerősítőkre).
SSB Adófokozat Teljesen Digitális és Szoftveralapú: Az SI5351 PLL fázisának vezérlésével (az I2C 800 kbit feletti apró frekvenciaváltozásán keresztül) és a PA amplitúdója (a PWM PWM-jén keresztül) a mikrofon bemeneti mintavételéhez és az SSB jel rekonstrukciójához. PA kulcs formáló áramkör).
Teljesen digitális és szoftveralapú SDR vevőfokozat (választható): Kóstold meg az IQ-t (összetett) jel a kvadratúra mintavételező detektor digitális keverőjétől, és szoftveresen hajtson végre egy 90 fokos fáziseltolást (Hilber transzformáció) és egyet eltávolítunk oldalsávok hozzáadásával.
3 Független Kapcsolható Analóg Front-End Vevő Csillapító: 0dB, 13dB, 20dB, 33dB, 53dB, 60dB, 73dB
Vevő zajszint MDS: 135 dBm (200 Hz BW) 28 MHz-en.
Vevő bemeneti szelektivitás: Merész hangolási frekvencia 45dB, tízszeres lefutás + 2kHz
Blokkolási dinamikatartomány: 20kHz offset 123dB, 2kHz offset 78dB.
CW dekóder: Egyenes, JambikusA, B billentyű, VFO AB + RIT és Split, és kapcsolja a megfelelő relésávszűrőt I2C-n keresztül
CAT támogatása TS480 alcsoporttal: Hangot streamelhet, billentyűket nyomhat meg és szöveget jeleníthet meg a CAT-on keresztül.
SDR SSB adóvevő: Nagy egyszerűsítés egyszerűsíti az eredeti QCX áramkört, azaz 50 százalékkal csökkenti a beépítési alkatrészek számát, nem igényel összetett transzformátor tekercselést, és nem igényel beállítási eljárásokat..
Port bemutatása:
Díj: A beépített lítium akkumulátor töltőportja és csak a mellékelt töltő használható. Tilos más töltőket használni
Kapcsoló: KI a kikapcsoláshoz.
.BAT: Beépített akkumulátoros tápellátás.
13.8: Külső tápegység
DC 13.8V 3A: Külső tápellátási port
KULCS: Automatikus billentyűtest csatlakozás, A, B, egyetlen billentyű.
PA: Külső teljesítményerősítő, PTT jel.
MIC: Külső mikrofon port.
UART: Soros kommunikációs port, parancs kompatibilis a TS480-nal.
SPK: Külső hangszóró. .
Csomaglista:
1 x SDR adóvevő1 x mikrofon1 x töltő1 x 3 az 1-ben csavarhúzóMegbízható munka: Egy zsebméretű 8 sávos SSB CW QRP adóvevő beépített lítium akkumulátorral, beépített mikrofonnal, PTT gombbal és rendkívül alacsony RX áramfogyasztással, jó partner SOTA, POTA vagy bármilyen más hordozható tevékenységhez.
