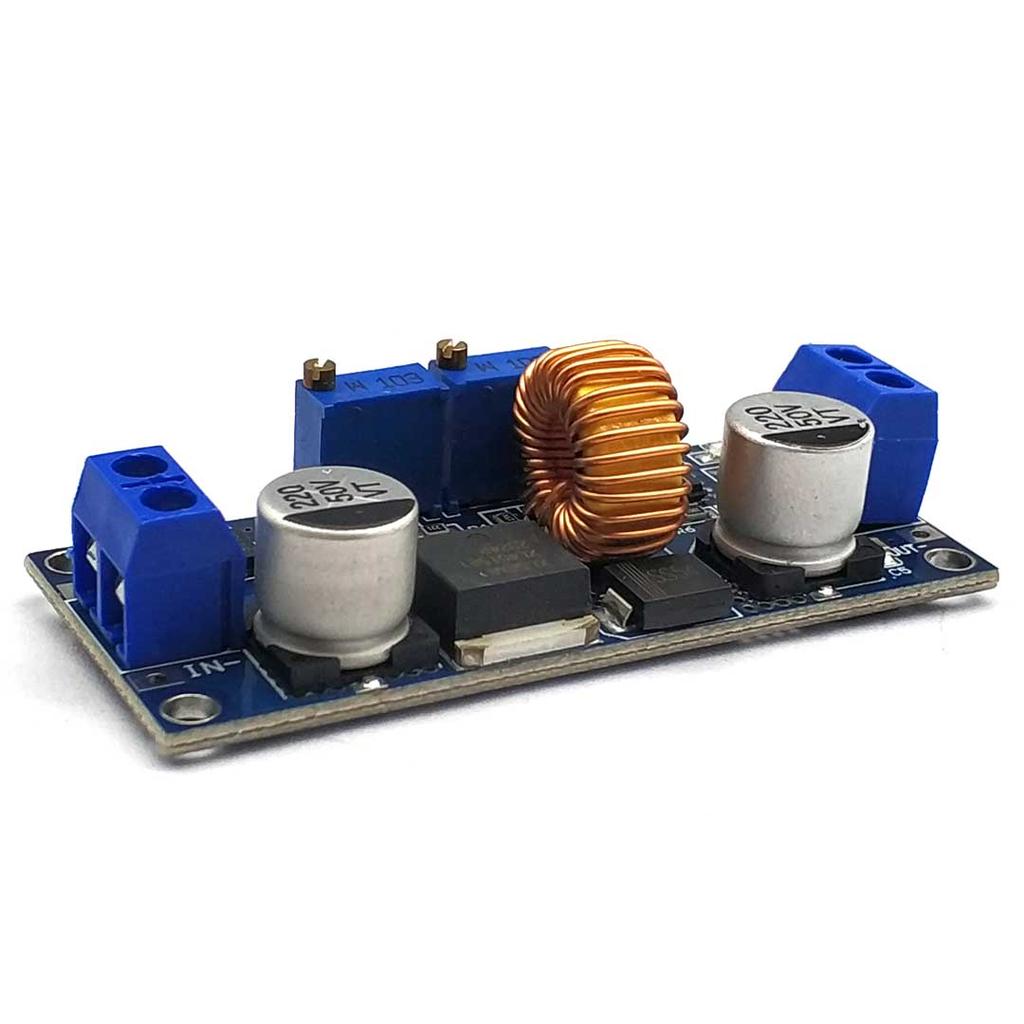

1. típus:
1. Bemeneti feszültségtartomány:4~38VDC(jegyzet:bemeneti feszültség nem haladja meg a 38V-ot)
2. Kimeneti feszültségtartomány:1,25-36VDC állítható
3. Kimeneti áram: 0-5A, 4,5A-es használatra ajánlott.
4. Kimeneti teljesítmény: 75W
5. Üzemi hőmérséklet: -40~+85 fok
6.Működési frekvencia: 180 kHz
7. Hatékonyság:96%(max)
8. Rövidzárlatvédelem: Igen(áramkorlát 8A).
9. Túlmelegedés elleni védelem
10. Bemeneti fordított polaritás védelem: Egyik sem (szükség esetén nagyáramú dióda sorba kapcsolva a bemenettel).
11.H x Sz x M = 54 * 23 * 18mm

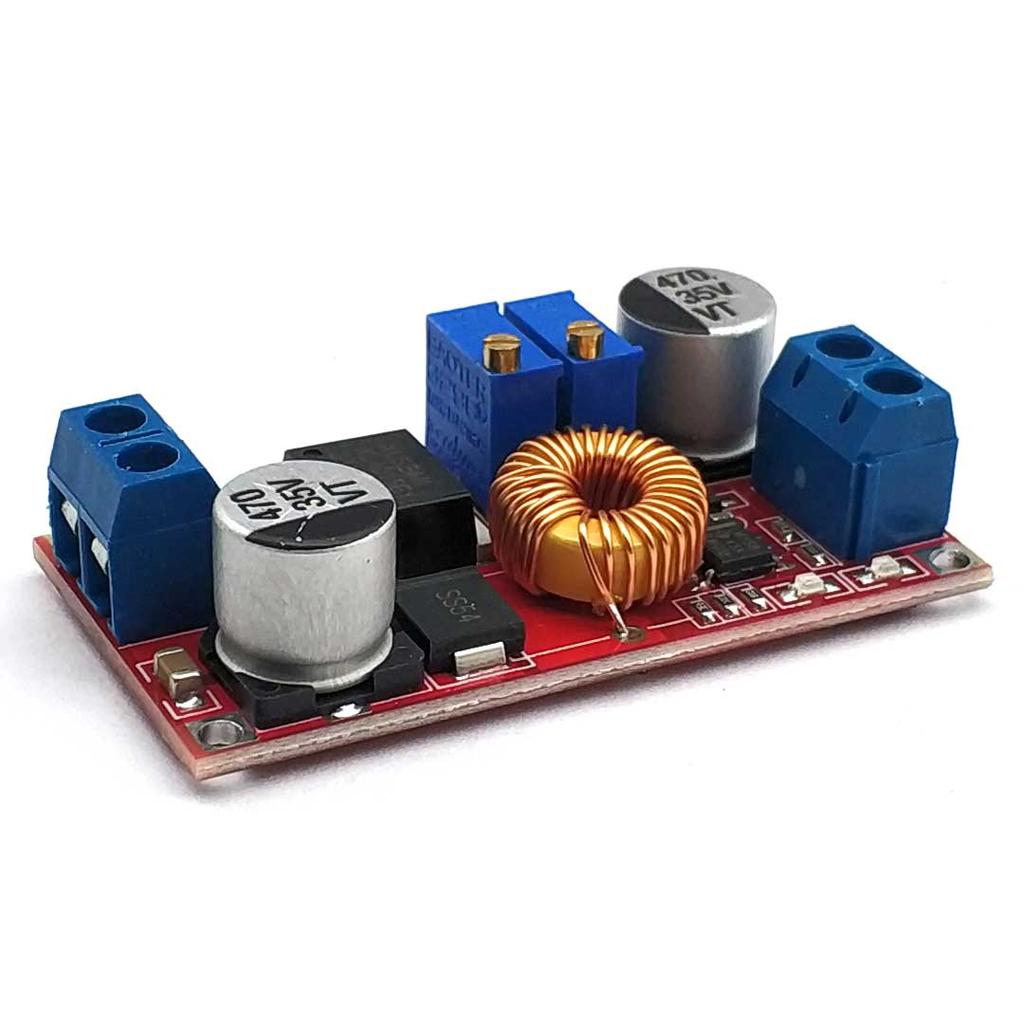

2. típus:
1. Bemeneti feszültség: 4-38V
2. Kimeneti feszültség: 1,25-36V folyamatosan állítható
3. Kimeneti áram: állítható, maximum 5A
4. Kimeneti teljesítmény: max 75W
5. Üzemhőmérséklet: -40~+85 fok
6. Működési frekvencia: 180 kHz
7. Konverziós hatékonyság: akár 96%
8. Rövidzárlat elleni védelem: Igen (korlátozott áram 8A)
9. Túlmelegedés elleni védelem: Igen (túlmelegedés után automatikusan kikapcsolja a kimenetet)
10. Bemeneti fordított kapcsolat védelme: Egyik sem, (szükség esetén kérjük, kössön egy nagy áramú diódát sorba a bemenettel)
11. Telepítési mód: 4 db 3 mm-es csavar
12. Huzalozási mód: vezetékezési csatlakozó vagy hegesztési csatlakozó, V-IN a bemenet, V-OUT a kimenet
13. Modul mérete: hossz 61,7 mm szélesség 26,2 mm magasság 15 mm
14. Súly: 25g
3. típus:
Méret: 5.2 x 2.65 x 1.4cm (Ho x Sz x Ma)
Modul tulajdonságai: nem leválasztott állandó áramú és feszültségű modul
Helyreigazítás: nem szinkron egyenirányítás
Bemeneti feszültség: 8V-36V
Kimeneti feszültség: 1.25V-32V
Kimeneti áram: állítható maximum 5A
Konverziós hatékonyság: 95% (a legmagasabb)
Kapcsolási frekvencia: 180 kHz
Kimeneti hullámzás: 50mV (max) 20M sávszélesség
Terhelési szabályozás: ± 0,5%
Feszültségszabályozás: ± 2,5%
Üzemi hőmérséklet: -40 °C és +85 °C között
Csomag tartalma

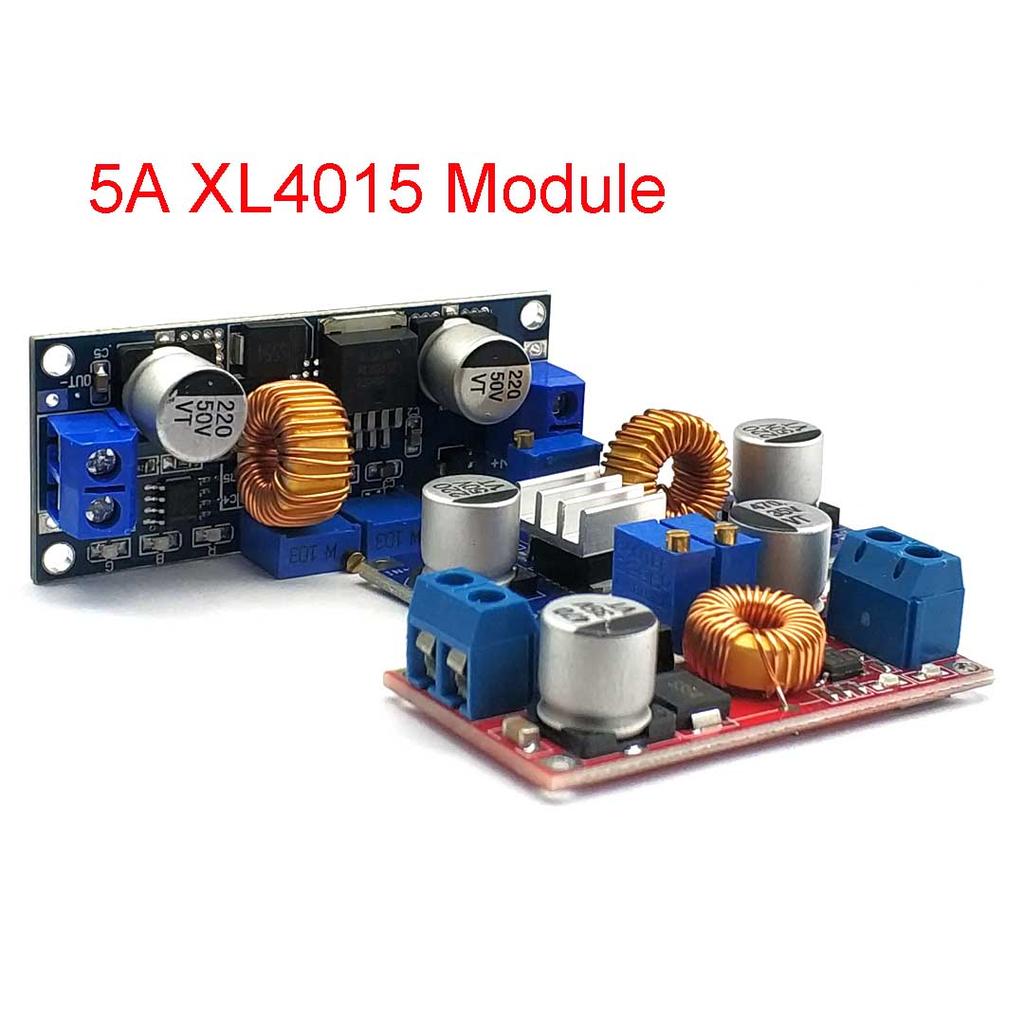

1 db XL4015 modul
